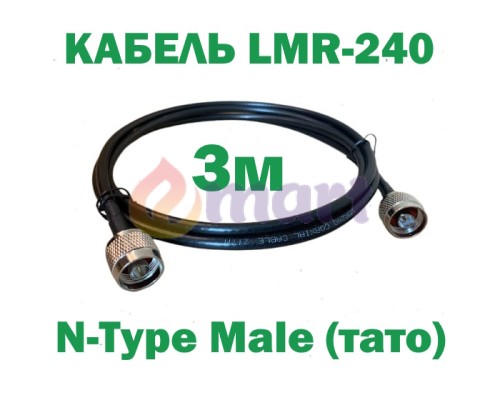

Кабель коаксіальний LMR-240 з низькими втратами 50 Ом, 3м (N to N)

Коаксіальний кабель високочастотний з хвильовим опором 50 Ом, з центральною жилою LMR-240. Використовується для підсилювачів зв'язку, в комплектах мобільного 4G інтернету, РЕБ і РЕР, системах управління FVP, системах зв'язку в діапазонах VHF і UHF та ін. застосування у будь-яких погодних умовах. Висока гнучкість спрощує монтаж та прокладку, а чорний колір та товщина всього 6.1 мм дозволяють легко замаскувати кабель.

Основними сильними сторонами кабелю є:

• Слабке згасання сигналу та низькі втрати
• Відмінна гнучкість та мінімальні радіуси заокруглення серед кабелів схожого діаметру
• Сумісність з усіма популярними типами роз'ємів
• Висока стійкість до різних погодних умов та навантажень
• Щільна оплітка та екрануючий шар

Конструкція кабелю LMR-240

1. Цілісна жила діаметром 1,44 мм
2. Внутрішній діелектрик зі спіненого поліетилену (PE)
3. Алюмінієва фольга як перший екрануючий шар
4. Обплетення з лудженої міді - другий екрануючий шар
5. Зовнішня захисна оболонка з PVC (полівінілхлориду) завтовшки 0,8 мм

Призначення та сфера застосування

Висока якість і низьки втрати сигналу в кабелі дозволяють застосовувати його скрізь, де потрібно швидко налагодити зв'язок на частотах в діапазоні від 30 до 6000 МГц.

У радіозв'язку. На радіочастотах VHF (136 – 174 МГц) та UHF (400 – 520 МГц) на 100 метрах згасання складає всього від 9 до 20 Дб на 100 метрів.

У комплектах посилення мобільного зв'язку та інтернету. З підвищенням частоти, як і будь-якого коаксіального кабелю збільшуються втрати. Але LMR-240 на частоті 900 МГц (найпопулярніша частота передачі голосового зв'язку за містом) має втрату сигналу всього 25Дб/100м, а на частоті 1800 МГц (на якій передається голосовий зв'язок та 4G інтернет) всього 36Дб/100м. Це майже вдвічі менше, ніж у RG58 – найпопулярнішого кабелю для цього діапазону. Багаторазово перевірена практично ефективність трас по 30м і, навіть по 50м для GSM підсилювачів (репітерів) і 4G комплектів.

Для FPV. Коаксіальний моножильний кабель LMR-240 часто використовують для передачі відеосигналу та радіокерування FPV дронів. Гнучкість, зносостійкість, універсальність, низькі втрати, сумісність із усіма роз'ємами – якості особливо цінні у польовій обстановці. Справа в тому, що більшість популярних кабелів, які мають малий коефіцієнт загасання, таких як RG8, LMR400, 7D-FB відрізняються відносно малою гнучкістю. Іноді це може заважати, особливо коли кабель потрібно постійно змотувати, розмотувати при переміщенні на місцевості. Що зазвичай відбувається у військових. Звертаємо увагу, що при використанні кабелю як подовжувач для пульта керування дроном варто уникати довжин більше 10м, так як передача йде на високих частотах (2.4 ГГц і 5.8 ГГц) де згасання вже відчутне.

У польових умовах. Активно використовується на вирішення особливих завдань: у системах військового зв'язку, обладнанні радіоелектронної боротьби (РЕБ), радіорозвідки (РЕР).

Для Wi-Fi. Може застосовуватися для побудови бездротових промислових мереж або для Вай-Фай антен побутового призначення.

Технічні характеристики

• Центральний провідник: 1.44 мм
• Верхній захисний шар: полівінілхлорид стійкий до УФ
• Хвильовий опір: 50 Ом
• Щілність оплітки: 95%
• Материал оплітки: луджена мідь
• Погонна ємність: 79,4 пФ/м
• Відносна швидкість: 84%
• Коефіцієнт укорочення: 1,19
• Ефективність екранування: >89 дБ
• Пікова потужність: 5,6 кВт
• Діапазон робочих частот: 30-6000 МГц
• Діапазон робочих температур: -50 + 60 °С
• Час експлуатації: до 20 років
• Зовнішній діаметр 6,10 мм
• Згасання сигналу на високих частотах, дБ/100 м:

900 МГц - 24,9

1800 МГц - 35,8

2500 МГц - 42,3

6000 МГц - 66,9

Типи роз'ємів

Кабель зручний під паяння і легко сполучається з іншими роз'ємами через F-конектор (актуально для підсилювачів зв'язку або 4G антен, де додаткові втрати у з'єднаннях без паяння допустимі).

Сумісні типи роз'ємів

• F Male
• N Male
• N Female
• BNC Male
• TNC Male
• QMA Male
• SMA Male
• SMA Female
• Mini-UHF
