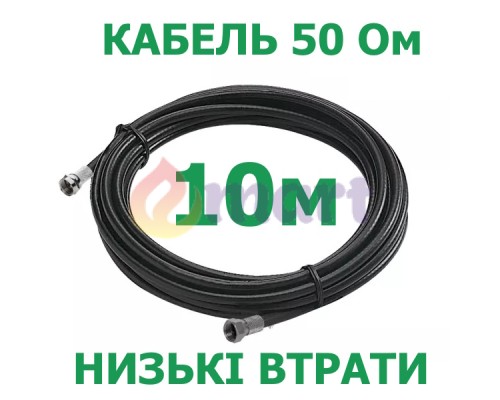

Кабель коаксіальний LMR-240 з низькими втратами 50 Ом, 10м

Огляд товару

Коаксіальний кабель LMR-240 з хвильовим опором 50 Ом та довжиною 10 метрів призначений для забезпечення якісної передачі сигналу з низькими втратами. Завдяки високій гнучкості та стійкості до екстремальних погодних умов, кабель універсальний і підходить для різних завдань у сфері радіозв’язку та підсилення мобільного інтернету.

Основне застосування кабелю — це роботи з підсилювачами зв’язку, комплектами мобільного 4G інтернету, системами радіоуправління, а також для побудови промислових і побутових мереж Wi-Fi.

Технічні характеристики

Конструкція кабелю

• Цільна мідна жила діаметром 1,44 мм
• Внутрішній діелектрик зі спіненого поліетилену (PE)
• Алюмінієва фольга як перший екрануючий шар
• Оплетка з лудженої міді — другий екрануючий шар
• Зовнішня захисна оболонка з PVC товщиною 0,8 мм

Основні параметри

• Хвильовий опір: 50 Ом
• Довжина кабелю: 10 м
• Зовнішній діаметр: 6,10 мм
• Щільність оплетки: 95%
• Матеріал оплетки: луджена мідь
• Погонна ємність: 79,4 пФ/м
• Відносна швидкість: 84%
• Коефіцієнт вкорочення: 1,19
• Ефективність екранування: >89 дБ
• Пікова потужність: 5,6 кВт
• Діапазон робочих частот: 30-6000 МГц
• Діапазон робочих температур: -50 + 60 °C
• Час експлуатації: до 20 років

Затухання сигналу на високих частотах

• 900 МГц — 24,9 дБ/100 м
• 1800 МГц — 35,8 дБ/100 м
• 2500 МГц — 42,3 дБ/100 м
• 6000 МГц — 66,9 дБ/100 м

Сумісність і конектори

• Тип конектора 1: Коаксіальний (F-конектор)
• Тип конектора 2: Коаксіальний (F-конектор)
• Сумісні типи роз'ємів: F Male, N Male, N Female, BNC Male, TNC Male, QMA Male, SMA Male, SMA Female, Mini-UHF

Переваги

• Низьке затухання сигналу та мінімальні втрати на високих частотах
• Висока гнучкість і малі радіуси скруглення для зручного монтажу
• Стійкість до ультрафіолету та температурних перепадів
• Сумісність з широким спектром роз'ємів
• Довговічність і висока щільність оплетки з ефективним екрануванням

Сфери застосування

Кабель LMR-240 ідеально підходить для використання в радіозв’язку у діапазонах VHF і UHF, а також у комплектах підсилення мобільного зв’язку та 4G інтернету. Він часто використовується у польових умовах, включаючи військові системи зв’язку, радіоелектронну боротьбу та радіоуправління FPV-дронів.

Також кабель застосовується для побудови промислових і побутових Wi-Fi систем завдяки своїм надійним технічним характеристикам і стійкості до зовнішніх впливів.
